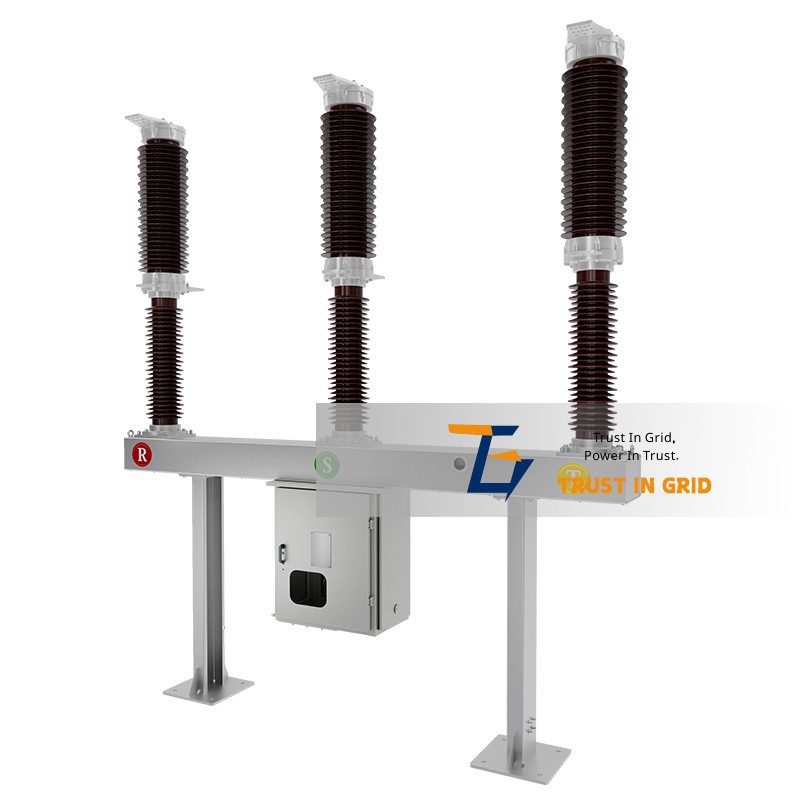

LW36-72.5 Seri High Voltage SF6 Circuit Breaker

LW36-72.5 High Voltage SF6 Circuit Breaker a se yon twa -poto, deyò, AC 50Hz segondè-vòltaj aparèy elektrik. Li se sitou itilize pou pwoteksyon nan liy transmisyon ak distribisyon epi li ka itilize tou kòm yon disjoncteur menm kantite vòt.

Voye rechèch

Apèsi sou pwodwi a

Twa poto yo reyini sou yon ankadreman komen; operasyon yon sèl -poto pa posib.

LW36-72.5 High Voltage SF6 Circuit Breaker konfòm ak egzijans Chinwa Nasyonal Creole GB1984 "High -Voltaj altènatif-kouran sikwi-disjoncteurs" ak satisfè kondisyon ki nan Komisyon Elektwoteknik Entènasyonal Creole Standard IEC 60056 "High --breakers --breakers kouran altènatif".

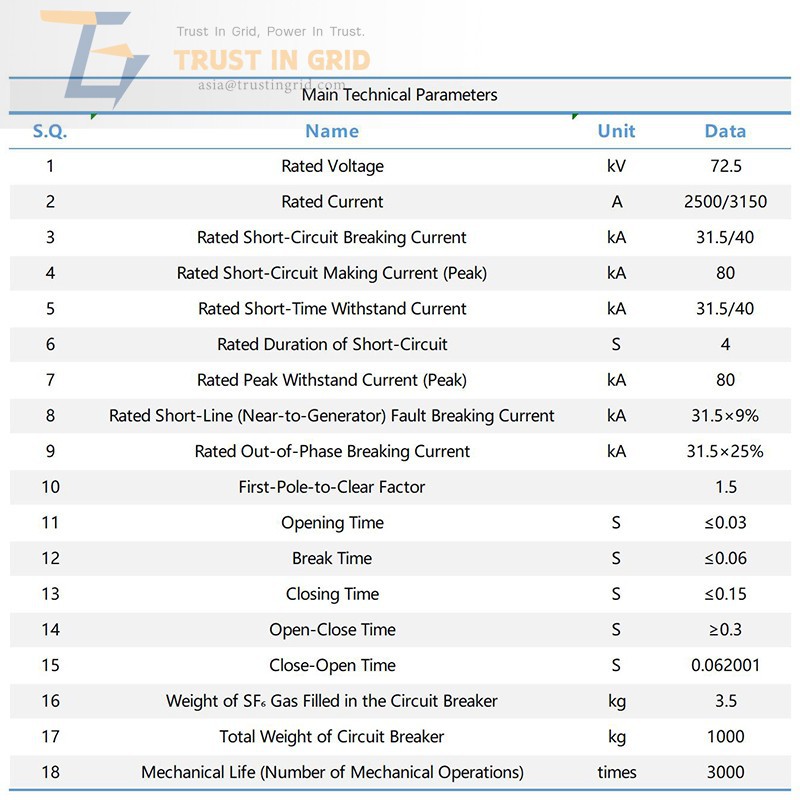

Espesifikasyon teknik

S.Q.	Non	Inite	Done
1	Rated Voltage	kV	72.5
2	Rated aktyèl	A	2500/3150
3	Kouran kase Kout-Circuit	kA	31.5/40
4	Kout{0}} sikwi k ap fè kouran (pik)	kA	80
5	Rated Kout-Tan reziste Aktyèl	kA	31.5/40
6	Rated Dire Kout-Circuit	S	4
7	Valè pik kenbe tèt ak aktyèl (pik)	kA	80
8	Kouran rupture nominale pou liy-Chaj	kA	31.5×9%
9	Evalyasyon nan-de-faz rupture aktyèl	kA	31.5×25%
10	Premye-Pôle-pou-Klè Faktè		1.5
11	Tan Ouvèti	S	Mwens pase oswa egal a 0.03
12	Tan repo	S	Mwens pase oswa egal a 0.06
13	Tan Fèmen	S	Mwens pase oswa egal a 0.15
14	Louvri-Fèmen Tan	S	Pi gran pase oswa egal a 0.3
15	Fèmen-Open Tan	S	0.06001
16	Pwa gaz SF₆ ki ranpli nan sikwi-disjoncteur a	kg	3.5
17	Pwa total sikwi-disjoncteur	kg	1000
18	Lavi mekanik	fwa	3000

Kondisyon sèvis nòmal yo

1. Tanperati anbyen: -30 degre a +40 degre (kouran an kraze rated se 25kA nan kondisyon de -45 degre a +40 degre);

2. Altitid: Pa depase 1000m;

3. Vitès van: Pa depase 35m/s;

4. Epesè kouch glas: Pa depase 10mm;

5. Akselerasyon tè sismik pa depase: Akselerasyon orizontal 0.4g, akselerasyon vètikal 0.2g;

6. Maksimòm varyasyon tanperati chak jou: 25 degre.
