Pozisyon Nwayo:

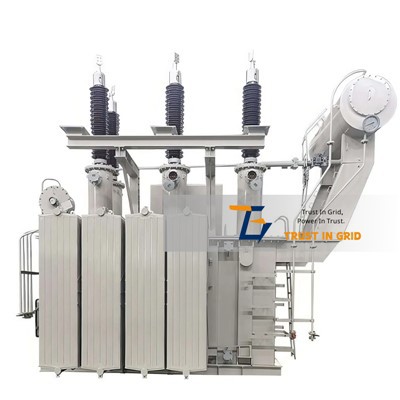

Seri pwodwi sa a se yon vòltaj dinamik entèlijan -reglemante de-transfòmatè pouvwa likidasyon ki fèt pou aplikasyon pou 66kV mwayen-griy vòltaj segondè ak kondisyon segondè pou estabilite vòltaj. Li konbine estrikti klasik de-siwilasyon an ak fonksyon sou entènèt sou-chaj tap-chanje (OLTC) pou bay pouvwa ki estab ak fyab-wo kalite sou bò itilizatè a, patikilyèman apwopriye pou chaj sansib vòltaj-ak anviwònman griy ak fluctuations enpòtan.
Espesifikasyon teknik:
|
Kapasite rated |
Rated vòltaj ak ranje tapping |
Gwoup vektè |
Pa gen chaj aktyèl |
Kout{0}}enpedans sikwi |
Pa gen pèt chaj |
Sou pèt chaj |
||
|
HV |
Tapping ranje |
LV |
||||||
|
6300 |
63 |
±4×1.25 |
6.3 |
YNd11 |
0.48 |
9 |
4.4 |
30.8 |
|
8000 |
0.48 |
5.3 |
36.5 |
|||||
|
10000 |
0.45 |
6.2 |
43 |
|||||
|
12500 |
0.45 |
7.4 |
51.1 |
|||||
|
16000 |
0.42 |
8.9 |
62.8 |
|||||
|
20000 |
0.42 |
10.6 |
76.1 |
|||||
|
25000 |
0.38 |
12.5 |
90 |
|||||
|
31500 |
0.35 |
14.8 |
108 |
|||||
|
40000 |
0.35 |
17.7 |
126.9 |
|||||
|
50000 |
0.32 |
10~12 |
20.9 |
150.3 |
||||
|
63000 |
0.29 |
24.7 |
178.2 |
|||||
Avantaj debaz ak karakteristik:
1. Règleman egzak vòltaj dinamik sou entènèt:
- Estanda ekipe ak yon On-Chajman Tap-Changer (OLTC), ki ofri twa ranje amann-akor: ±4×1.25%, ±6×1.25%, ak ±8×1.25%. Li pèmèt tan reyèl -ajisteman kontinyèl vòltaj segondè -vòltaj la san entèripsyon kouran, efektivman reponn a fluctuations vòltaj kadriyaj la ak chanjman chaj asire vòltaj pwodiksyon an rete estab nan seri a.
2. Wide Voltage konpatibilite ak konfigirasyon fleksib:
- Bò vòltaj segondè -sipòte twa vòltaj sistèm estanda: 63kV, 66kV, ak 69kV, pou adapte yo ak diferan estanda rezo rejyonal yo.
- Bò-vòltaj la bay vòltaj distribisyon komen tankou 6.3kV, 6.6kV, ak 10.5kV, satisfè kondisyon koneksyon plizyè itilizatè endistriyèl ak komèsyal yo.
3. Optimize pèfòmans elektrik ak fyab:
- Anplwaye gwoup vektè YNd11 estanda a, pou asire ekselan konpatibilite sistèm lan.
- Kout-enpedans sikwi optimize selon kapasite (prensipalman 9%, ak gwo-modèl kapasite ki rive nan 10 ~ 12%), fasilite kontwòl sikwi aktyèl sistèm kout- ak estabilite operasyonèl.
- Pandan ke li bay règleman vòltaj dinamik, konsepsyon an kenbe yon kontwòl ekselan san -chaj aktyèl (minimòm 0.29%), ak tou de pa gen okenn-chaj ak pèt chaj optimize pou balanse fonksyonalite ak efikasite enèji.
4. Kouvèti kapasite pratik ak ekonomik:
- Ranje kapasite a soti nan 6.3 MVA rive nan 63 MVA, apwopriye pou ti-a-medyen plant enèji renouvlab, poste pak endistriyèl, sant distribisyon iben, ak sous estasyon dedye ak kondisyon kalite vòltaj segondè.
Aplikasyon tipik:
- 66kV kadriyaj-etap koneksyon-sou estasyon pou pwojè enèji renouvlab tankou fèm van ak plant elektrik fotovoltaik, patikilyèman apwopriye pou kadriyaj-pwen koneksyon ki gen gwo fluctuations vòltaj.
- 66KV sous-estasyon dedye pou pak endistriyèl ak gwo konplèks komèsyal ki gen gwo kondisyon kalite ekipman pou pouvwa.
- Soustasyon sant yo nan rezo distribisyon rejyonal k ap sèvi sipò vòltaj ak fonksyon regilasyon.
- Soustasyon elektrik pou chaj endistriyèl ki sansib nan vòltaj-, tankou fabrikasyon presizyon ak sant done.
